2016年4月16日 星期六

《FOGIM TKLA-5082C4-SM》可旋轉螢幕架 免工具安裝完全功略

(功略個毛阿XD)

首先打開盒子拿出所有的零件,
全部組裝起來,
結束。

好啦認真點XD
我們就照著說明書上的步驟來做吧!

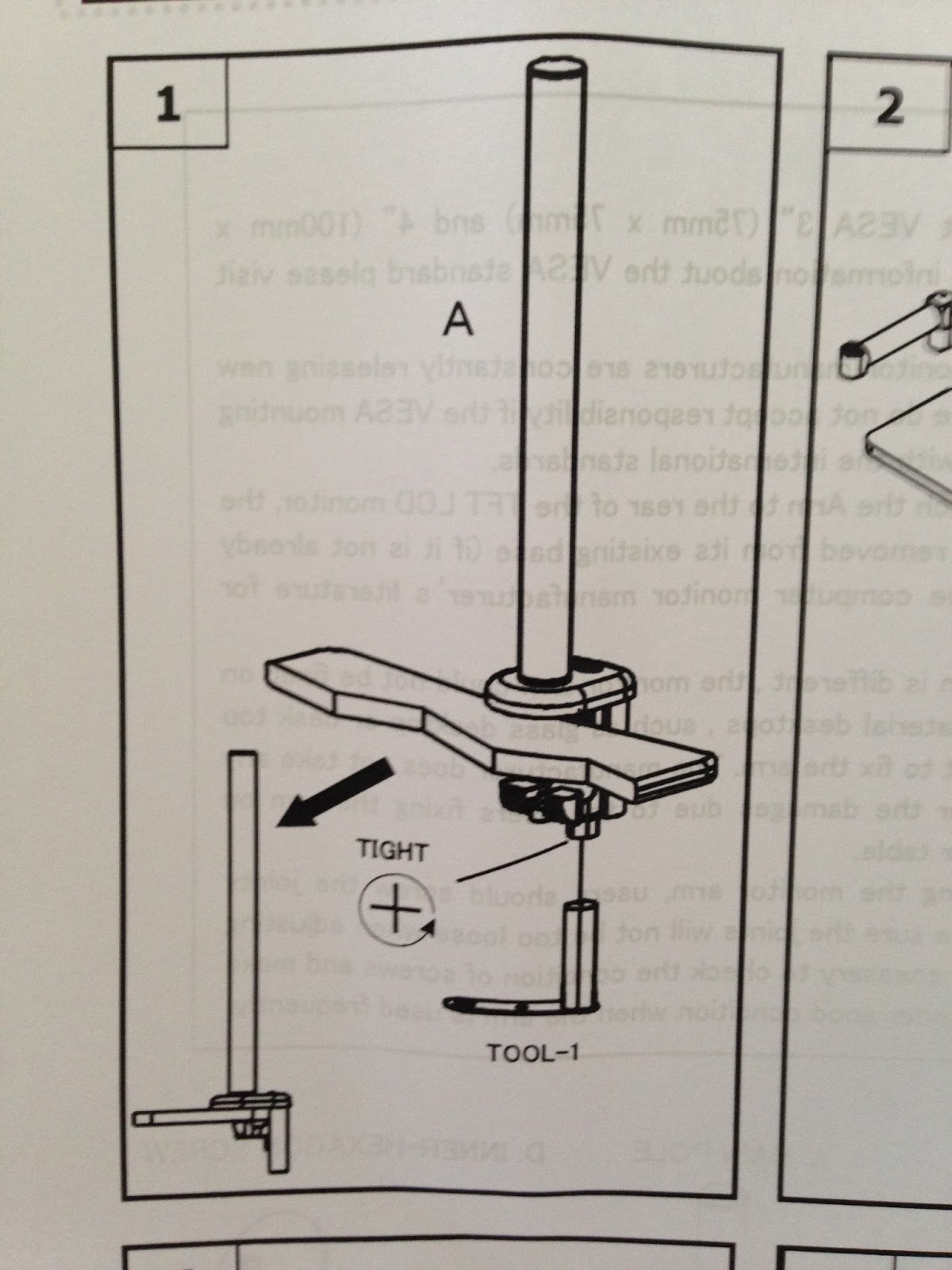

第一步:安裝支撐柱

















要用盒子裡附的L形的東西,
圓筒(六角形)套上螺絲後,
照著圖示的方向轉,
要轉緊一些避免之後鬆動。

安裝完如下圖

















第二步:把延伸臂裝到支撐柱上

















裝上去的時候會覺得滿緊的,
往下穿時要邊下去邊轉動,
先估計好高度,
不然全部裝好之後要改滿麻煩的。

















第三步:將背板鎖上螢幕

















拿出四個螺絲,
鎖上去就對了,
背板上有箭頭標示方向。

等等等等等,
別急著去拿螺絲起子,
標題清清楚楚寫著免工具,
看清楚好嗎!

拿出盒子附的六角板手螺絲起子組合套餐(可以吃嗎)

















然後鎖上螢幕就對了!

















接下來這一步比較困難,
可能需兩個人一起用比較輕鬆。
第四步:將螢幕和架子組合起來



要用這個螺絲把兩個東西鎖在一起

















螺絲頭用六角板手,
鑼帽用L形的扁扁的那邊,
轉哪個都可以。
先將螢幕上的鎖鬆開,
把要鎖的地方調成平的,
鎖的時候才不會卡住。
用同樣的方法連接延伸臂和螢幕即可。



費盡千辛萬苦(汗)

















第五步:調整延伸臂,然後鎖緊

















調好你要的角度,
鎖好,
輕輕鬆鬆。
因為我離螢幕太近,
所以延伸臂被我向後彎了。

















第六步:裝上整線環

















先用整線環扣住線,
然後把頭直接往延伸臂的螺帽塞上去,
就完成了。














長這樣

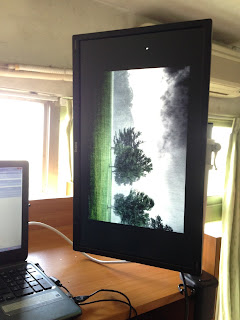

完成囉!














重點重點,
可以轉成直的!(360度旋轉)

















阿可是螢幕顯示還是橫的,
怎麼辦?
用WIN7示範一下調整方式:














在桌面上按右鍵,
選擇螢幕解析度,
點選“進階設定”→“圖形控制台”,
將旋轉調整成你要的角度,
就好了!

江江,
變成直的了!

















發現安裝後還多了四顆螺絲,
是...
送我的嗎?!XD

















好好享用你的螢幕吧!
